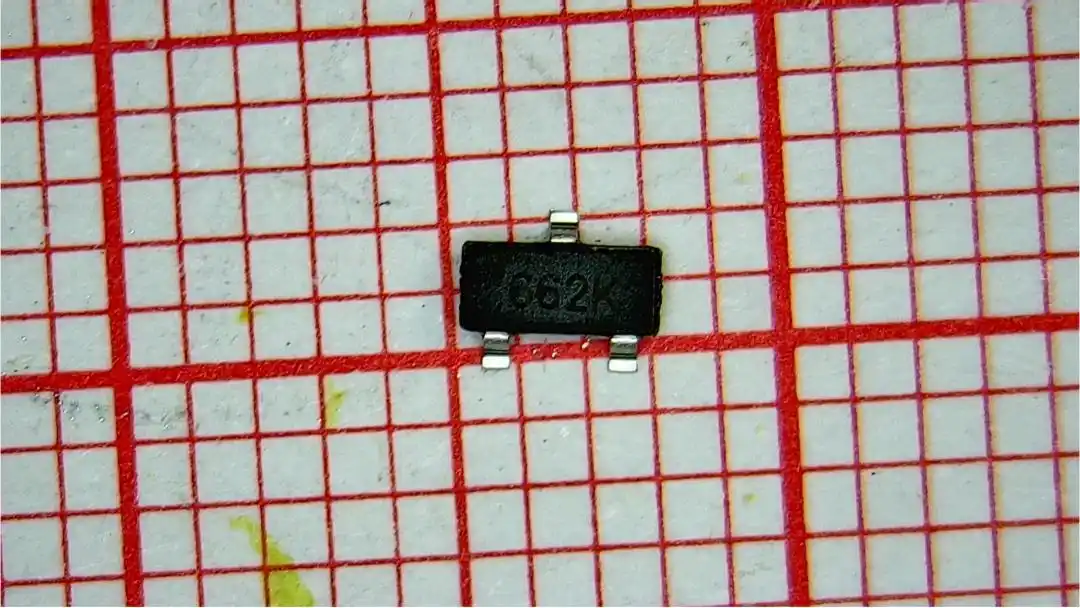

刚刚到了我购买的 XC6206三端稳压芯片。下面对它的性能进行初步测试。相比于普通的 1117，它具有更低的稳压压差。下面通过测试，得到它的一些基本特性。

二、测试电路

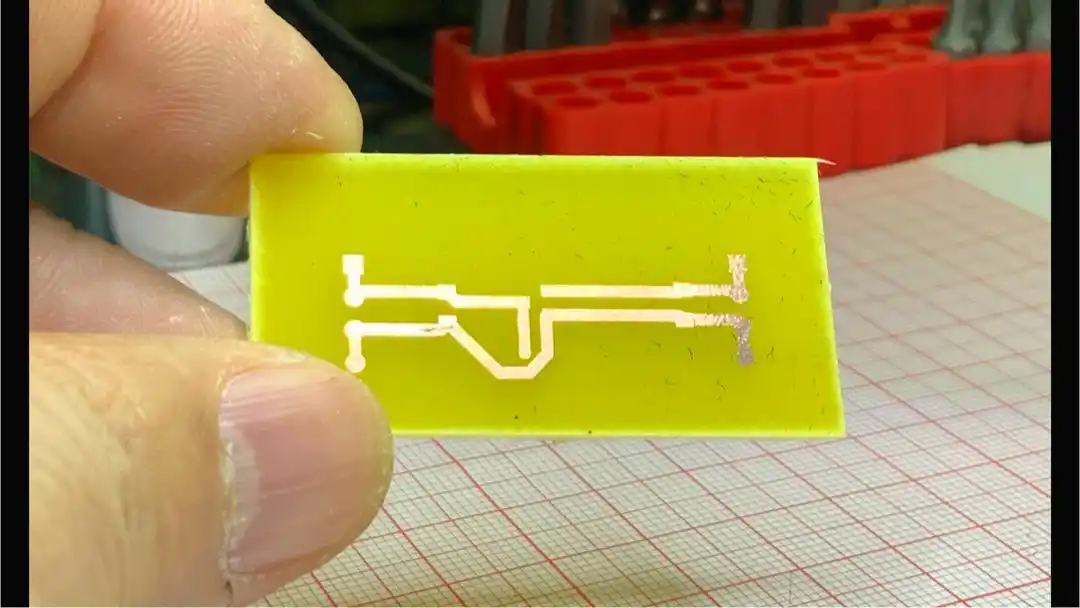

测试电路非常简单，在XC6206输入和输出增加滤波电容。通过单面板铺设测试电路。一分钟后的带了四块测试PCB。

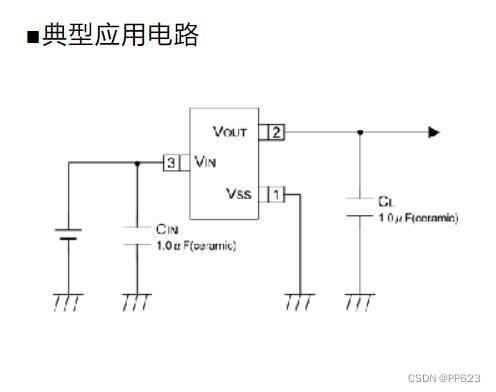

▲ 图1.2.1 测试电路原理图

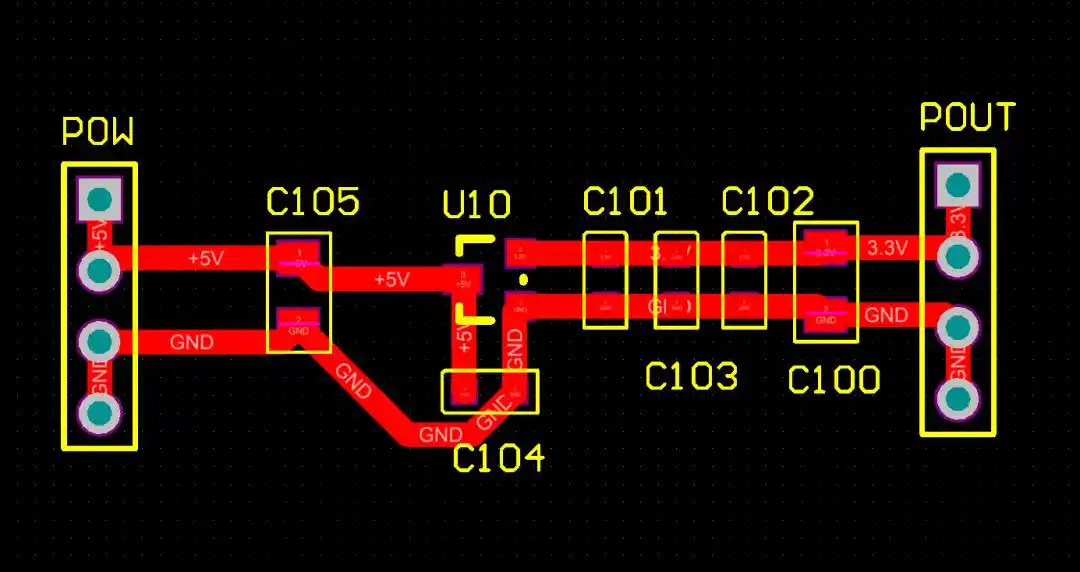

▲ 图1.2.2 测试电路PCB

三、测试电路

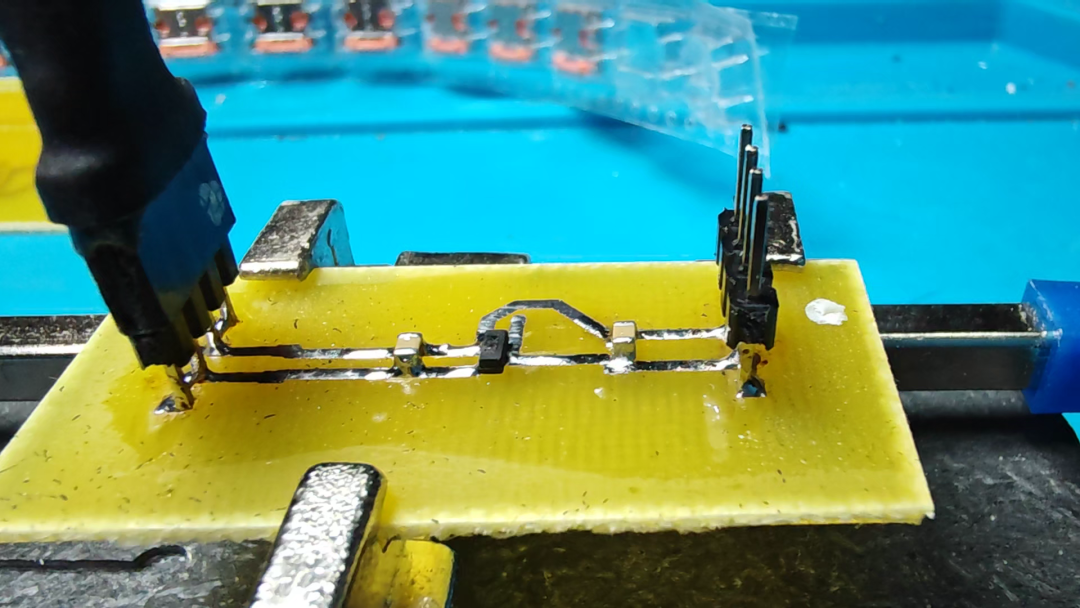

将测试电路板焊接之后，固定在测试平台上。在输入端口施加5V电源，发现稳压电源输出电流很大，已经 1A 限流了。还看到了芯片冒烟了。在放大器下可以看到芯片表面出现烧坏的情形。经过检查，刚才是把电路的输入输出弄反了。下面将芯片使用新的进行替换。确定好正确的输入端，重新进行测试。

测量输入电压，电压为 5V。测量输出电压，电压为3.34V。这个结果满足XC6206输出特性。

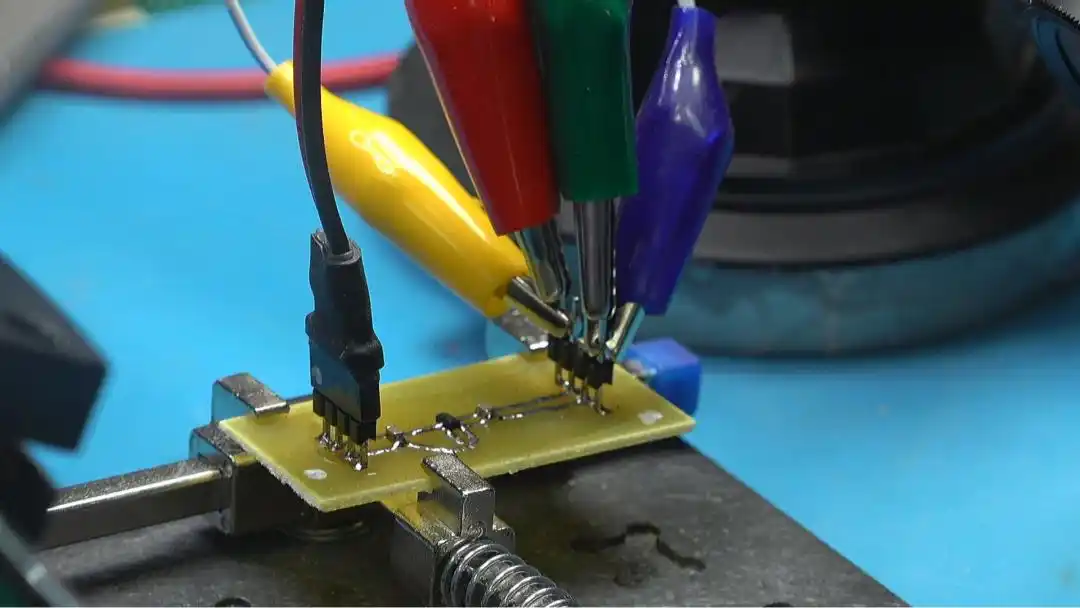

使用 电子负载 DL3021A测量 XC6206 输出特性。设置 输出电流从 0 逐步增加到 100mA，测量每个电流下对应的输出电压。这是测量结果。发现这次测量时，没有打开 DL3021A 的电压感知功能。重新进行测量，这次使用 DL3021A 的电压感知测量输出电压。这是第二次测量结果。在同样的电流下，对应的电压下降减少了。这是因为电压感知通道没有工作电流对测量电压的影响。根据电压变化数据，可以得到 XC6206 输出等效串联电阻大约为 150 毫欧姆。

▲ 图1.3.3 对比使用Sense和没有Sense测量的结果

※ 总结 ※

本文测量了 XC6206 的基本特性。这是一个 SOT23封装的 3.3V 稳压器。它输出最大工作电流为 100mA。利用 DL3021A测量了它的输出电阻大约为 150偶欧姆。

▲ 图2.1.1 10mA负载下输入输出电压
