盒马213_HAT18固件使用说明
（ QQ群以及固件下载地址见文章底部 ）
相关商品，可以在这里购买成品，点击前往
目前手头只有盒马213的屏幕，所以固件目前仅适用于盒马213高分和低分的屏幕（da14585芯片的板子）。
一、固件名称及说明
1、 固件以HM213开头，代表固件适用于盒马2.13屏幕。
2、 固件已兼容了正点斜点，18/19屏支持，固件编号改为HM213_HAT1819_Vx.x.x。
3、 固件名称含有SGL代表single，适用于四联屏，每个屏幕显示一个数字，四个屏幕组合为一个时钟显示；
固件名称含有AIO代表all_in_one，适用于时间日历显示，共3种时钟界面，4种日历界面，3种字体，相当于343=36种显示效果。
4、固件后缀为H的代表高分屏幕，L代表低分屏幕，刷错可能显示不正常或错位。
二、固件烧录和激活方式
1、固件后缀为.bin的为线刷固件，可以使用串口或JLINK线刷，刷机步骤和方式可以参考另一个文档“线刷烧录说明”。
2、后缀为.img的为SUOTA升级固件，可以使用SUOTA(手机APP)进行在线升级。SUOTA方式升级可以参考另一个文件“SUOTA升级说明”。
3、bin固件都可以使用串口或JLINK方式烧录；img固件如果以前烧录过我的或者在卡丁车大佬代码基础上开发的固件的理论上也都可以直接SUOTA升级，烧录升级后启动会显示机器码界面，提供机器码联系我索取激活码。
4、目前如果已经激活了的，断电重启或SUOTA升级无需再次激活，线刷可能需要重新激活，激活码还是原来的，无需重新索要。
5、注册方式是刷固件后开机会显示一个机器码，把机器码报给我我给你激活码。激活是使用微信小程序“蓝牙墨水屏价签助手”，在【激活操作】输入框输入激活码。另外有个注意事项：价签助手激活码需要固定32个字符，而激活码只有6位，所以激活码后面补全剩下的26个字符就行，字符可以随便输，比如输26个0，26个1等；或者告诉我提供激活码时我帮你在激活码后面加上26个随机字符。例如：
6位激活码：12AC56-->C24563（需手动补全后面26位）
32位激活码：12AC56-->C2456354064C54830D995C6F6828372E（直接复制到输入框）
三、功能及操作（在价签助手小程序进行操作）
1、 时间日历功能：
①、时间日历固件（AIO）：按【时间模式】/【日历模式】按钮可以切换时间/日历显示模式或切换当前模式下的不同风格界面；按【显示/隐藏蓝牙名】按钮可以切换字体样式。目前有2种界面（4种日历，3种时间），3种字体。
②、四联屏固件（SGL）：按【时间模式】按钮可以切换小时十位、小时个位、分钟十位、分钟个位显示，右下角显示标志H1代表小时十位，H2代表小时个位，M1代表分钟十位，M2代表分钟个位，用时间标志来区分当前屏幕显示的时间位置，方便进行屏幕排列。
另外，按【显示/隐藏蓝牙名】按钮可以显示/隐藏时间、机器码等标志，屏幕排列完以后就可以去掉时间标志显示了。
新版本固件（V1.7.0以后的），增加主从同步，设置为分钟个位（M2）的价签会作为主机主动走时，并发送时间到其他设置为H1/H2/M1的价签（从机）进行时间同步，其他价签仅接收时间做同步显示不主动走时。
2、传图功能：可以在价签助手界面按【图片模式】切换到图片模式，然后选择图片进行传图；或直接在任意界面传图，注意如果在时间/日历界面传图需要等界面刷新完毕后，否则传图可能不被执行，界面稳定后重传即可；传图后会保存到价签中，下次启动点击价签助手的【图片模式】可以显示出上一次传输的图片（如果没有传过图可能显示乱码，不要慌！）。
3、临时停车牌功能：价签未激活时在价签助手激活输入框输入激活码点击【激活设备】进行激活，激活以后在输入框输入手机号码点击【激活设备】则是实现临时停车牌显示功能（同样的要在号码后面补全32位，比如手机号11位，后面补21个0），停车牌和时间/日历一样可以按【显示/隐藏蓝牙名】按钮进行字体风格切换。目前停车牌功能只有AIO固件有，SGL固件只有时间和传图功能。
4、反色显示：按下价签助手的【时间反色】可以实现反色显示。
5、高考倒计时：在小程序切换时间、日历模式界面即可。
6、走时校正功能：可以在小程序每次进行时间同步时对时间误差进行计算，每小时进行一次自动补偿，自动调整走时精度。建议同步周期≥误差2秒时的周期，例如已知每天会快/慢1秒，那么建议每2天或更长时间同步一次；每天会快/慢2秒，建议每1天或更长时间同步一次；每天会快/慢3秒，建议每16小时或更长时间同步一次，以此类推。同步周期越长越会提高校正精度，每次同步都会根据误差进行自动调整校正。
7、残影等级调整：
**残影等级调整**：这是一个隐藏功能，不同屏幕显示使用同样参数可能显示效果不同，该功能可以让用户自己对残影效果进行适配，**建议不了解的朋友不要更改**。
在固件激活后，再次在小程序的激活码输入框输入32位数字，并且第25，26，27，28，29，30位字符为固定值A5A50A，代表命令帧头不可改变，第31，32位字符为两位数字，范围00-09代表残影等级，数字越大残影越轻，但数值过大某些屏幕可能会出现返灰甚至烧屏，每种屏幕（甚至相同屏幕）的硬件素质并不一样，表现也不一样，需谨慎使用，建议不了解的朋友不要更改。另外等级数字建议不要大于3，默认为0。
例如在小程序激活码输入框输入000000000000000000000000A5A50A01（修改残影等级时前面24位数字随意），则代表将残影等级设置为1级，该设置可以断电保存。
**第31,32位字符如果设置为FF则表示使用之前版本**（AIO:V2.1.3，SGL:V1.7.5，YPZ:V1.3.4及以前）的低残影参数，该参数残影很轻，但实际测试中有的屏幕（目前仅发现某些高分屏）有几率烧屏（可能几个月后）。四、其他说明
1、 供电：原主板使用3V纽扣电池供电，实测使用锂电池也可以，但建议最好串接一个二极管保证安全，二极管可选用常用的1N4148/1N4007等。
2、 关于不同版本功能区别，请参考“升级说明”文档。
3、 AIO固件具有时间，日历，传图，停车牌功能，SGL固件只有单个时间，传图功能。
微信价签助手小程序可在微信搜索“蓝牙墨水屏价签助手”进行使用。以及群友们的热情和帮助，谢谢！

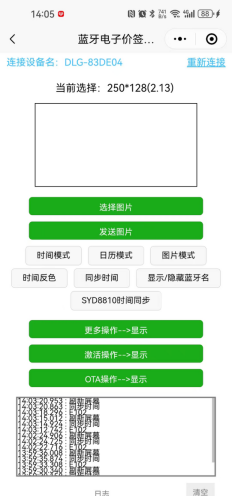

小程序界面如下：
固件下载:
管理员已设置登录后刷新可查看版本更新记录：
V1.3.0 2025-4-17
1、修复了一个BUG：温度符号℃只有圆圈没有C
2、将原来的机器码更改为蓝牙地址码，方便多个设备同时连接时区分是哪个价签设备，原来靠机器码无法区分是哪个只能自己记录。只是激活码你们需要重新找我要了-_-!
V1.5.0 2025-4-18
直接跳一级
1、实现了重启不用重新激活
2、增加临时停车牌功能，未激活时在激活输入框输入激活码进行激活，激活以后在输入框输入号码实现临时停车手机号显示功能（同样的要在号码后面补全32位，比如手机号11位，后面补21个0）
V1.6.0 2025-4-19
1、解决显示有上一屏残影，且屏幕变白的BUG
V1.6.6
1、增加反色功能，使用价签助手【时间反色】可以实现反色显示
2、解决车牌号码最后一位四舍五入
3、增大温度、电量、日历字体
V1.6.8
1、有群友反应有的用1.6.0或1.62正常，但是用1.6.6会加重残影变白；有的则是1.6.6正常另两个不正常
2、1.6.8经测试应该是都没有问题，但不排除例外。无意外情况刷最终版1.6.8，还有意外请测试1.6.0/1.6.2和1.6.6
3、另外SGL版本（四连屏）止于1.6.0和1.6.6，无意外不再更新
V1.7.0
1、处理反色后切换界面会变回去的BUG
2、高分下面文字往上提了一点，原来会被挡住或者少一个像素行
V1.7.2
1、显示做了镜像，传图时不用再把图像水平镜像处理了，直接传图不会再镜像
2、优化了LUT参数，在残影和灰点之间做了平衡处理
3、另外，如果有刷机后出现屏幕很灰，或者和以前界面重叠消除不了的，断电扔一边，放置一天再加电，你会发现绝大多数都没事了（不代表全部，如果还有那就是屏幕老化或者这个板子/屏幕不适合这个版本）
4、处理了一下车牌显示反向的问题
5、全刷后增加了一个刷新，解决一下全刷后屏幕比较暗的情况
6、上面两点不再增加版本，仍然为1.7.2
V1.7.6 2025-6-9
1、解决群友反馈极个别价签会出现重启的问题
V2.0.2 2025-10-16
1、加了正斜判断可以兼容正点斜点
2、增加了19屏支持（可能是部分屏幕），但是用的不是局刷，会比较费电，只能作为19屏测试版本
3、增加了高考倒计时，时间界面变为3种，使用小程序切换时间界面即可
V2.0.4 2025-10-17
1、和V2.0.2功能完全一样，只是将小号数字字体加粗了（主要体现在激活界面、日历、温度、天数等小号数字）
V2.0.6 2025-11-18
1、应客户要求在日历界面增加一个全屏日历，在小程序中切换日历界面即可看到
V2.0.8 2025-11-23
1、增加走时校正功能，使用小程序同步时间后软件会对误差进行自动补偿，自动调整走时精度
2、增加隐藏功能：调整残影等级，具体操作请参考《固件说明》文档，建议不了解的朋友不要更改。
V2.1.0 2025-12-15
1、走时校正增加累积调整功能，多次校正会更精准（但同步周期不能太短否则没有效果）
2、此版本有一个较大升级，基本兼容绝大多数墨水屏价签
V2.1.2 2025-12-22
1、修正节气显示“未知”的问题
V2.1.3 2025-1-13
1、修正温度无法显示零下的问题
V2.1.4 2026-1-19
1、调整了一下同步时间
2、修改参数，防止高分烧屏
V2.1.5 2026-1-20
1、增加一个残影调整参数，残影等级设置为0xFF则表示使用之前的低残影方式，详细内容见网盘“固件说明”文档
2、低分屏农历日期微调了一点，原来会和公历日期连一起
V2.1.6 2026-1-22
1、调试的时候误把数码管字体注释掉了，该版本添加上
