前言 坐在椅子上发呆时，忽然注意到桌面的台历还停留在上一个月。在这个数字时代，实体日历似乎跟不上我们匆匆的步伐，我们更多地依赖着手机和电脑，提醒着我们的会议、旅行和约会。

我唯一钟爱的日历，是和她在雨夜跑进咖啡店避雨，向老板要到的当天的单向历。那一天，我们正式在一起，还不到 24 小时。

如今，我们早已步入婚姻的殿堂，在纪念日前夕，送点什么礼物好呢？她刚好喜爱实物，喜欢纸质书、喜欢记事簿、喜欢拍立得，要不就送日历吧，当然，得有点不一样。

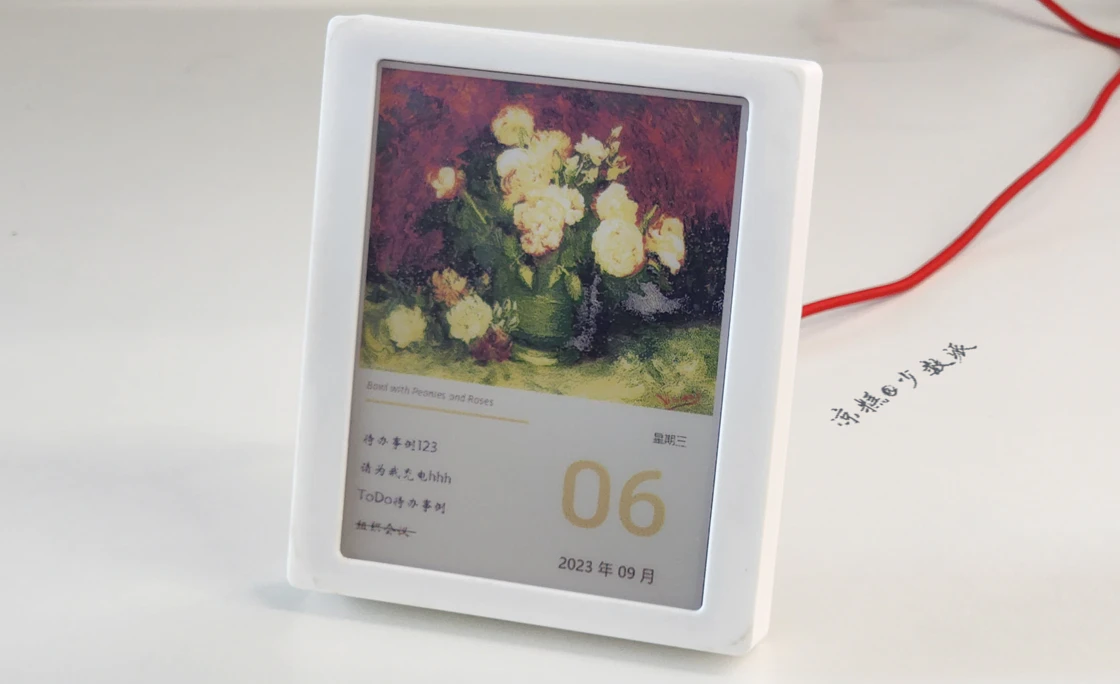

我希望这「本」日历的生命能突破 365 天、能自动翻页、能显示待办，还能提醒我们的纪念日，还要足够好看......于是我制作了它，墨水屏日历。

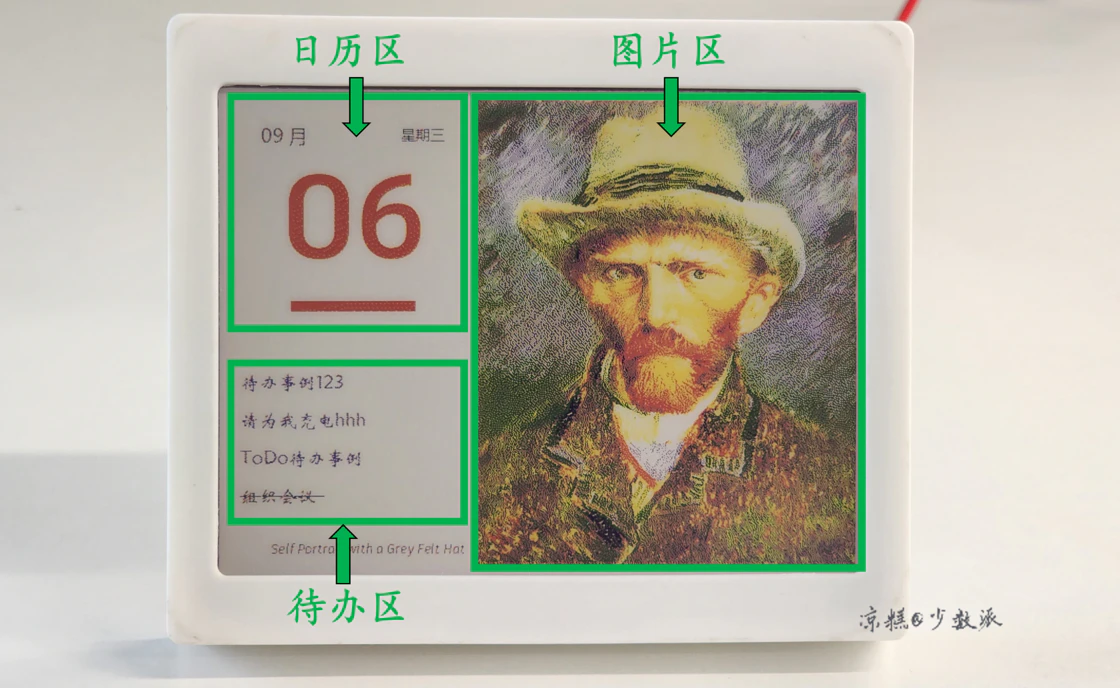

日历功能 功能分区。日历分为三个显示区，分别为图片区、日历区和待办区。每日凌晨，日历进行一次刷新，更新日历信息。每当待办事项有变动（新增、完成、删除、修改），日历进行一次刷新，显示最新待办信息和新图片。

图片区的图片来源可以设置为大都会博物馆在线随机获取、预设图库和用户上传图片。图片区的左下角显示图片的标题和作者。日历区显示月份、日期和星期三个基本信息。待办区显示微软 ToDo 的待办事项，待办事项以「完成情况」、「创建日期」降序排列，完成的事项会有删除线标识。

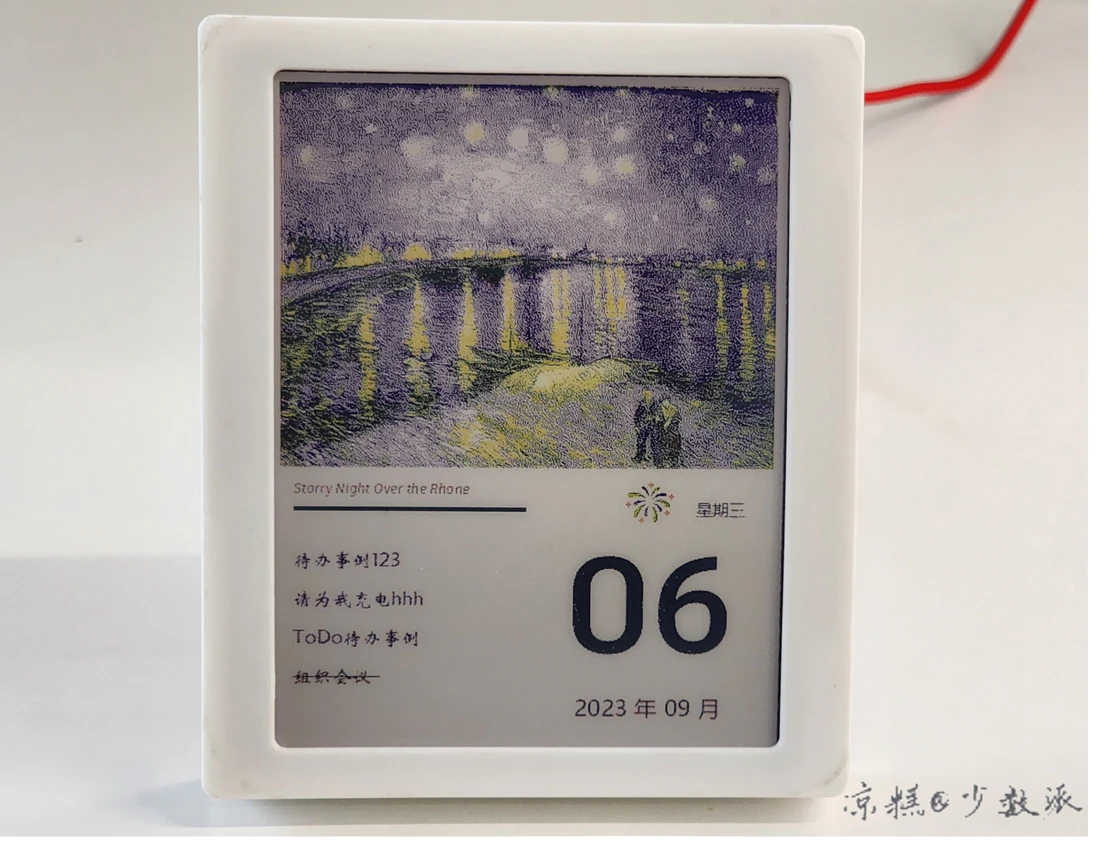

根据图片的宽高比，日历自动设定朝向，基本规则是宽高比小于等于 1，日历横向显示，宽高比大于 1，日历纵向显示。

交互。我在上一篇文章《家庭服务器 Home Server 实践》提到了多维表格 Apitable，在这个日历中也用到了它。交互均在 Apitable 的 WebAPP 内实现，可以进行的交互有：

显示朝向设置：「纵向」、「横向」、「自动」； 日历模式设置：模式一「图片+日历+ ToDo」、模式二「图片+日历」、模式三「图片」； 图片来源设置：「Metmusem」、「精选」（TOP1000）、「图库」（照片）； 上传自定义图片； 选取显示指定图片。

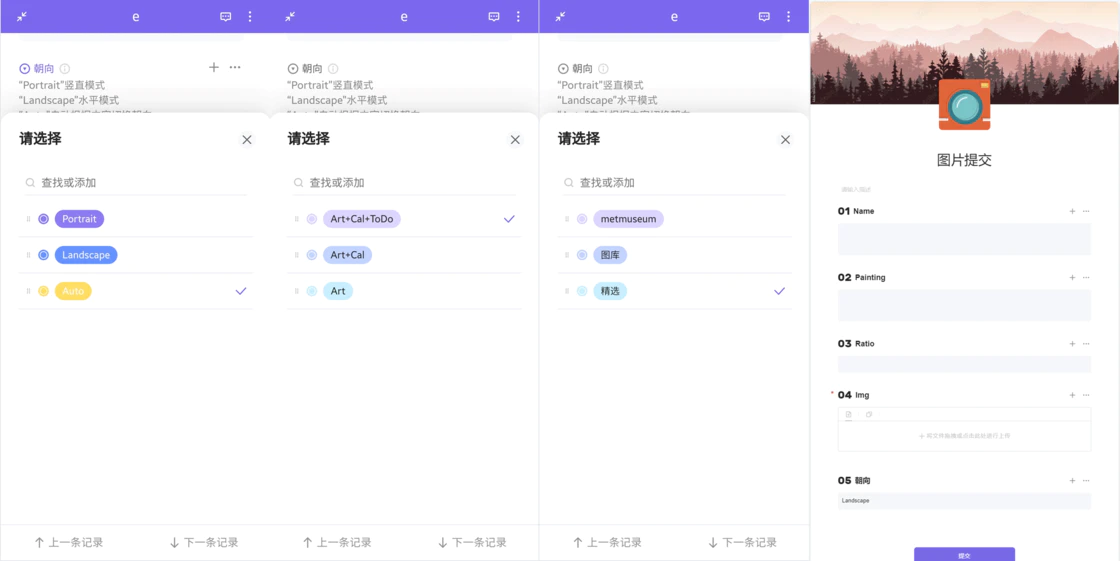

设置界面与上传自定义图片

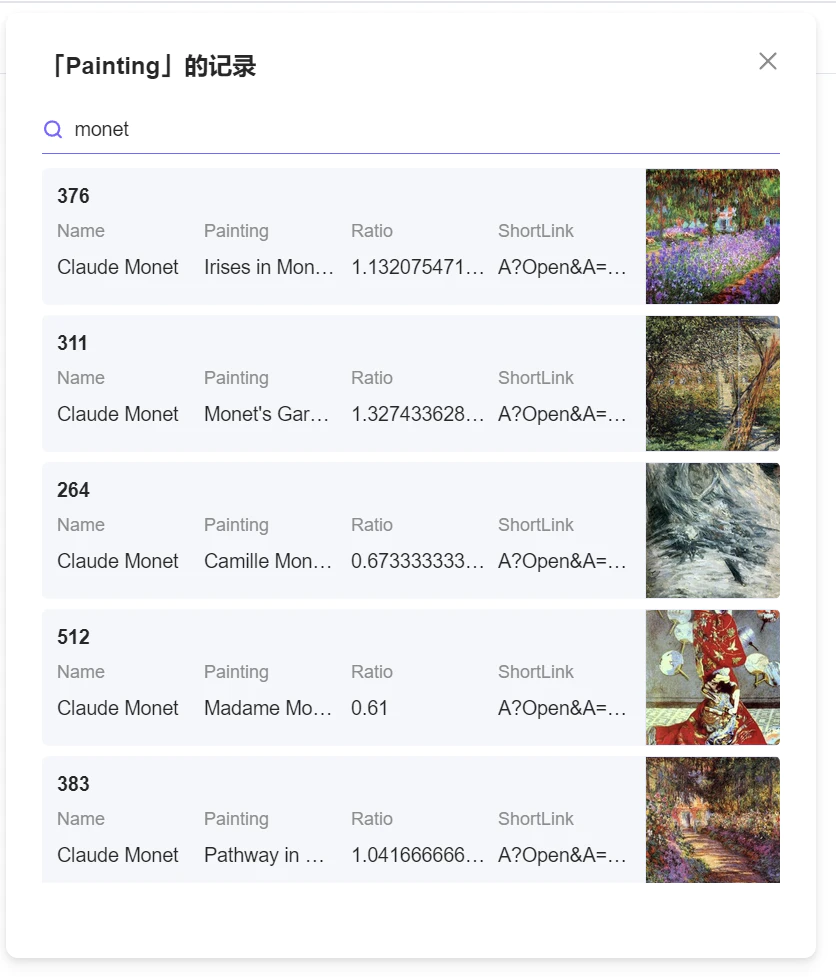

选取显示指定图片

设计与制作 总体设计思路 屏幕：选用墨水屏，因为它的显示效果最自然，最接近纸质效果。 数据更新：墨水屏终端只负责接收最终需要显示的图片数据，基础数据的获取与处理在服务器上完成。因为在后期使用时，硬件不会在我手边，如此设计，有利于维护（和远程发送彩蛋）。 待办数据：必须来源于已有软件，最好提供了 api，我选择的是微软 ToDo。

硬件 显示屏采用的是微雪的 5.65 寸彩色电子墨水屏模块，7 彩色，600 × 448 分辨率。

名称 数值 名称 数值 工作电压 3.3V/5V 显示颜色 7 彩色（黑、白、绿、蓝、红、黄、橙） 通信接口 3-wire SPI、4-wire SPI 灰度等级 2 全局刷新 <35s 寿命 100 万次 显示尺寸 114.9 × 85.8mm 刷新功耗 50mW(typ.) 点距 0.1915 × 0.1915mm 休眠电流 <0.01uA(接近 0) 分辨率 600 × 448pixels 可视角度 >170°

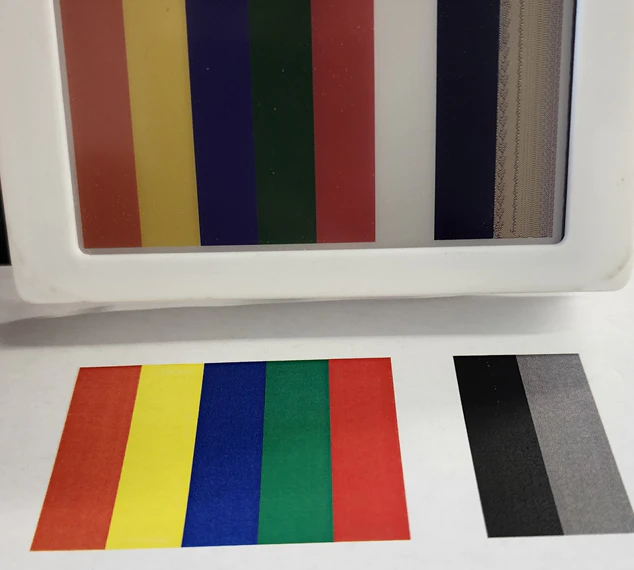

显示屏校色。官方宣称的七色为黑、白、绿、蓝、红、黄、橙。我拿到手发现显示屏有不小的色差。因此需要标定显示屏的实际色彩。没有标准色卡，只能简单地校一下色：使用彩色打印机打出七色+中性灰；在统一光照下拍摄图片，并在 Lightroom 里借助中性灰校正照片色彩；再用吸管工具获取照片中墨水屏的各个色彩 RGB 值。

以下为色彩校正后的数值和显示情况。

颜色 标称值 实际值 黑 (0,0,0) (16,14,27) 白 (255,255,255) (169,164,155) 绿 (0,255,0) (19,30,19) 蓝 (0,0,255) ( 21,15,50) 红 (255,0,0) (122,41,37) 黄 (255,255,0) (156,127,56) 橙 (255,128,0) (128,67,54)

Varoom！-- Roy Lichtenstein 由左至右分别是原作、抖动算法处理后的图片、墨水屏实拍图

驱动板可选项有很多：Raspberry Pi、Arduino、Jetson Nano、STM32、ESP32/8266。为图省事，我选择了厂商售卖的 ESP32 驱动板，板载 FFC 插口。

代码 esp32 esp32 驱动板的代码很简单。只需要向服务器发起 HTTP 请求 ，将返回的图片数据并写入屏幕即可。

// StreamClient.ino void setup() { wifiMulti.addAP(ssid, password); DEV_Delay_ms(1000); }

void loop() { if((wifiMulti.run() == WL_CONNECTED)) { if(requestGET("newContent")){ updateEink(); } } delay(60000); } //获取图片数据 void updateEink(){ ... } //查询是否有更新内容 bool requestGET(String bodyName){ ... } 对于计算机来说，图片是由像素点构成的，而每一个像素点所占的空间大小就决定了这个像素点可能的状态（颜色）多少，最简单的黑白图片每个像素点只占一位(1Bit)，不是 0 就是 1 非黑即白，随着颜色的增加，每一个像素点占用的空间越来越大，八位、十六位、二十四位...

我们有七种颜色，所以最少需要三位数据才能表示所有颜色，但为了方便运算在它前面加一个 0，即用四位数据表示一个像素点的颜色，这样一个字节(1Byte)可以表示两个像素点。因此，我们写入显示屏的字节数=600*448/2=134,400 Bytes。

不知原因，在esp32内存富余的情况下，无法创建整帧图片数据缓存，只能分块写入: DEV_Module_Init();,EPD_5IN65F_Init();,EPD_5IN65F_Display_begin();``EPD_5IN65F_Display_sendData(gImage_5in65f_part1)

void UpdateEink(){ HTTPClient http; http.begin("https://YOUR_SITE.COM"); int httpCode = http.GET(); if(httpCode > 0) { if(httpCode == HTTP_CODE_OK) { int len = http.getSize(); // create buffer for read uint8_t buff[1280] = { 0 }; // get tcp stream WiFiClient stream = http.getStreamPtr(); // read all data from server int numData = 0; String headString = ""; while(http.connected() && (len > 0 || len == -1)) { // get available data size size_t size = stream->available(); int c = 0; if(size) { // read up to 1280 byte c = stream->readBytes(buff, ((size > sizeof(buff)) ? sizeof(buff) : size)); String responseString((char)buff, c); responseString = headString + responseString; String temp = ""; for (int i = 0; i < responseString.length(); i++) { char cAti = responseString.charAt(i); if (cAti == ',') { if (numData < 67200){ gImage_5in65f_part1[numData] = temp.toInt(); } else if(numData == 67200){ DEV_Module_Init(); EPD_5IN65F_Init();
EPD_5IN65F_Display_begin(); EPD_5IN65F_Display_sendData(gImage_5in65f_part1); gImage_5in65f_part1[numData-67200] = temp.toInt(); } else if(numData > 67200 && numData < 134399){ gImage_5in65f_part1[numData-67200] = temp.toInt(); } else if(numData == 134399){ gImage_5in65f_part1[numData-67200] = temp.toInt(); EPD_5IN65F_Display_sendData(gImage_5in65f_part1); EPD_5IN65F_Display_end(); EPD_5IN65F_Sleep(); } temp = ""; // 清空临时字符串 numData++; // 数组索引加1 } else { temp += cAti; // 将字符添加到临时字符串中 } } if (temp.length() > 0) { // 处理最后一个数字 headString = temp; } else{ headString = ""; } if(len > 0) { len -= c; } } } } } http.end(); }

服务端 服务器负责艺术图片、ToDo 数据、日历数据的获取与处理，esp32 的请求，和交互行为的处理（apitable）。

艺术图片获取

Metmusem。大都会艺术博物馆（Metropolitan Museum of Art），是美国最大的艺术博物馆，收藏有 300 万件展品，提供其藏品中超过 470,000 件艺术品的精选信息数据集，这些选定的数据集现在可以在任何媒体上使用，无需许可或付费。可通过他们的 API 获取。这是简单用例：parkchamchi/dailyArt。通过 Metmusem 提供的 API，我们能「随机」地获取指定类目的图片。 著名油画。Metmusem在线获取的图片在色彩和尺寸上可能不一定适合墨水屏的显示（比例过大或过小、色彩过淡）。因此，构建了一份本地存储的世界名画。在 most-famous-paintings 网站上获取「TOP1000 油画」，存储于 Apitable 中。以下为python脚本。 节日图片。自定义的节日、节气主题图片，存储于 Apitable 中。 照片。自定义的照片，存储于 Apitable 中。 import requests from bs4 import BeautifulSoup import csv

url = 'http://en.most-famous-paintings.com/MostFamousPaintings.nsf/ListOfTop1000MostPopularPainting?OpenForm'

r = requests.get(url) soup = BeautifulSoup(r.content, 'html.parser') artist=[] images=[] ratios=[] for element_img in soup.find_all('div', attrs={'class': 'mosaicflow__item'}): artist.append((element_img.text).strip('\n')) imgRatio = int(element_img.img.get('width')) / int(element_img.img.get('height')) ratios.append(imgRatio) images.append(element_img.a.get('href'))

details=[] rank = 1 for i in artist: painter = i[:i.index('\n')] painting = i[i.index('\n')+1:i.index('(')] ratio = ratios[rank-1] img = images[rank-1] details.append([rank,painter,painting.strip(),ratio,img]) rank += 1

with open('famouspaintings.csv', 'w', newline='',encoding="UTF-8") as file: writer = csv.writer(file) writer.writerow(["Rank", "Name", "Painting","Ratio","Link"]) for i in details: writer.writerow(i)

图片处理 由于显示屏仅有 7 个色彩，需要把图片处理成7色显示。Floyd-Steinberg 抖动算法非常适合在颜色数量很少的情况下，展示出丰富的层次感。使得获得更多的颜色组合，对原始图片进行更好的阴影渲染。特别适合电子墨水屏的各种使用场景。在 python 中也很容易实现。

from PIL import Image def dithering(image, selfwidth=600,selfheight=448):

Create a pallette with the 7 colors supported by the panel

    pal_image = Image.new("P", (1,1))
    pal_image.putpalette( (16,14,27,  169,164,155,  19,30,19,   21,15,50,  122,41,37,  156,127,56, 128,67,54) + (0,0,0)*249)

    # Convert the soruce image to the 7 colors, dithering if needed
    image_7color = image.convert("RGB").quantize(palette=pal_image)

    return image_7color

根据图片的长宽比，日历自动设定朝向，具体规则由图片的宽高比（ratio）确定，对于比例过大或过小的图片，采用扩展画布的方式调整至合适比例：

ratio < 0.67：两侧填充空白至 ratio=0.67，横向显示; 0.67 <= ratio <= 1：横向显示; 1 < ratio < 1.49：纵向显示: 1.49 < ratio：上下填充空白至 ratio=1.49，纵向显示。

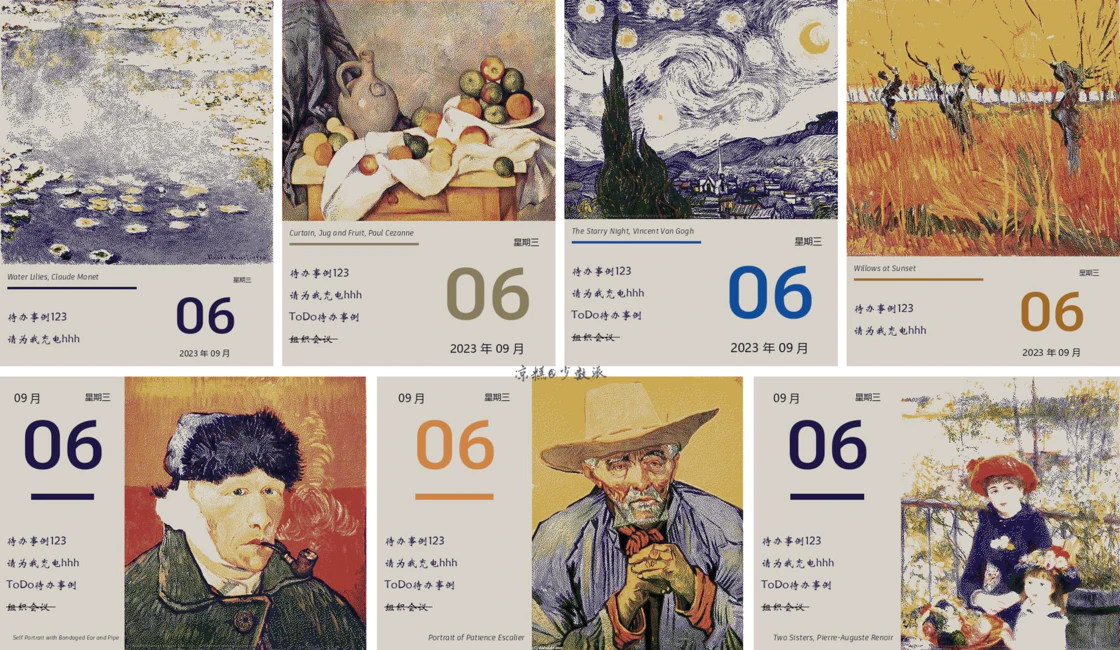

日历数据处理 日历数据主要包含了日期、星期、节气、纪念日。节气数据可通过 6tail/lunar-python 获取。纪念日由我手动设定，在纪念日当天，会有一朵小烟花。日期数字的颜色取自当前艺术图片的色调：

def get_dominant_color(pil_img): img = pil_img.copy() img = img.convert("RGBA") img = img.resize((5, 5), resample=0) dominant_color = img.getpixel((2, 2)) return dominant_color

ToDo 数据处理 ToDo 数据来源于微软 ToDo。由于我在其它项目中同时使用着 ToDo 数据，因此，放在 n8n 中统一管理特别方便。获取的 ToDo 数据条目按照status和lastModifiedDateTime排序，并保存在msgToDo.json文件中。

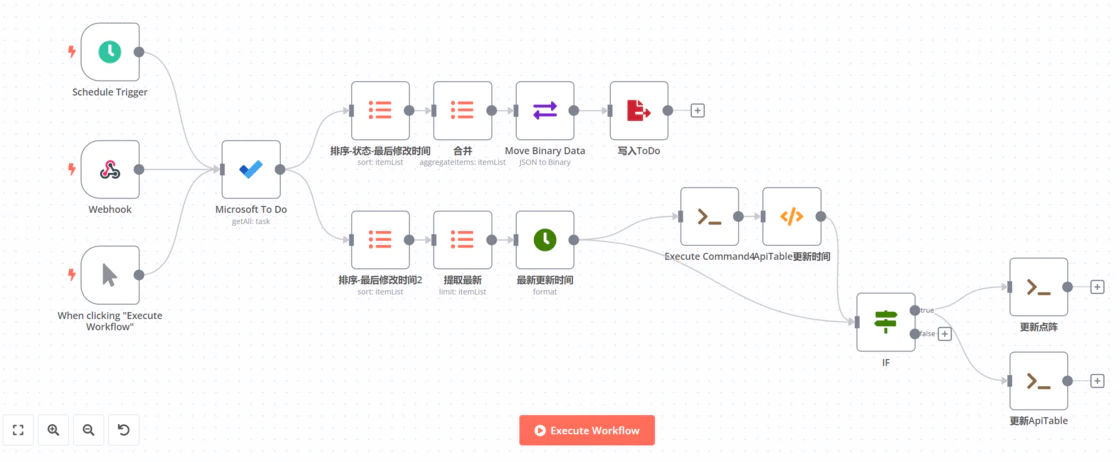

n8n获取ToDo数据

图片拼接 使用 python 的 PIl 库对艺术图片、日历、待办图像进行拼接，并转换成字节流：

concaten pic

img_concat = Image.new('RGB', (EINK_WIDTH, EINK_HEIGHT),WHITE_COLOR) if DisplayMode == "Portrait": img_concat.paste(img_photo, (0, 0)) img_concat.paste(img_date, (img_photo.width, 0)) img_concat.paste(img_info, (img_photo.width, img_date.height)) img_concat.paste(img_todo, (img_photo.width + img_info.width, img_date.height)) elif DisplayMode == "Landscape": img_concat.paste(img_date, (0, 0)) img_concat.paste(img_todo, (0, img_date.height)) img_concat.paste(img_info, (0, img_date.height + img_todo.height)) img_concat.paste(img_photo,(img_date.width, 0))

buffs = buffImg(dithering(img_concat)) if len(buffs) == EINK_HEIGHT * EINK_WIDTH / 2: print("Success") def buffImg(image): image_temp = image buf_7color = bytearray(image_temp.tobytes('raw'))

PIL does not support 4 bit color, so pack the 4 bits of color

# into a single byte to transfer to the panel
buf = [0x00] * int(image_temp.width * image_temp.height / 2)
idx = 0
for i in range(0, len(buf_7color), 2):
    buf[idx] = (buf_7color[i] << 4) + buf_7color[i+1]
    idx += 1
return buf

交互 如上文所述，通过 Apitable 的 WebAPP，可以完成的交互有：设置显示朝向，设置日历模式，设置图片来源，上传自定义图片，选取显示指定图片。

通过 WebAPP 完成的设置，日历将会在下一次 HTTP 请求时开始应用； 通过自定义表单，上传的图片将被加入到「图库」合集中； 通过 Apitable 提供的「小程序」功能，编写一个图片拾取器，可以选取显示指定图片，日历将会在下一次 HTTP 请求时开始应用。 //YOUR_APITABLE_SPACE apitable空间id //YOUR_APITABLE_SHEET apitable表格id //YOUR_APITABLE_FILED apitable列id //YOUR_WEBHOOK 触发流程webhook const datasheet = await space.getDatasheetAsync('YOUR_APITABLE_SPACE'); const record = await input.recordAsync('请选择一条记录：', datasheet);

const data = { datasheet: 'YOUR_APITABLE_SHEET', fieldid: 'YOUR_APITABLE_FILED' , record: record.title };

const response = await fetch('YOUR_WEBHOOK', { method: 'POST', headers: { 'Content-Type': 'application/json' }, body: JSON.stringify(data) });

结构 根据显示屏和驱动板的尺寸，简单设计了一个盒状的外壳，用 3D 打印制造，材料是聚碳酸酯 PC，其韧性和耐热性很好。框体和背板用螺母连接，在框体连接处嵌入了注塑铜螺母。背板有过 USB 线缆的通孔、支撑脚固定通孔和悬挂孔。

写在最后 感谢您能忍受中间枯燥乏味的文字，看到这里。这是一个很匆忙的项目，有很多粗糙的制作，希望以后能有时间优化升级，也希望以后的自己还能有闲情逸致做一些好玩的东西。

也祝您每日平安喜乐。
