SmartSnippets Toolbox线刷烧录方法


以下步骤以SmartSnippets Toolbox v5.0.10软件为例

安装软件
以下烧录仅限OTP烧录过mac的板子,OTP烧录必须用jlink。未设置mac烧录进去的固件都是同一mac,会扫瞄不出来。

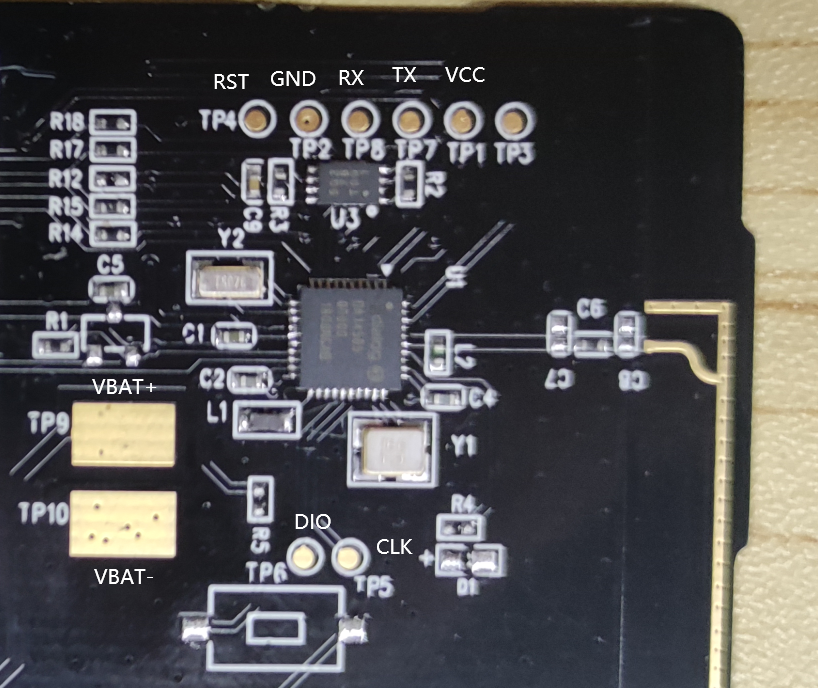

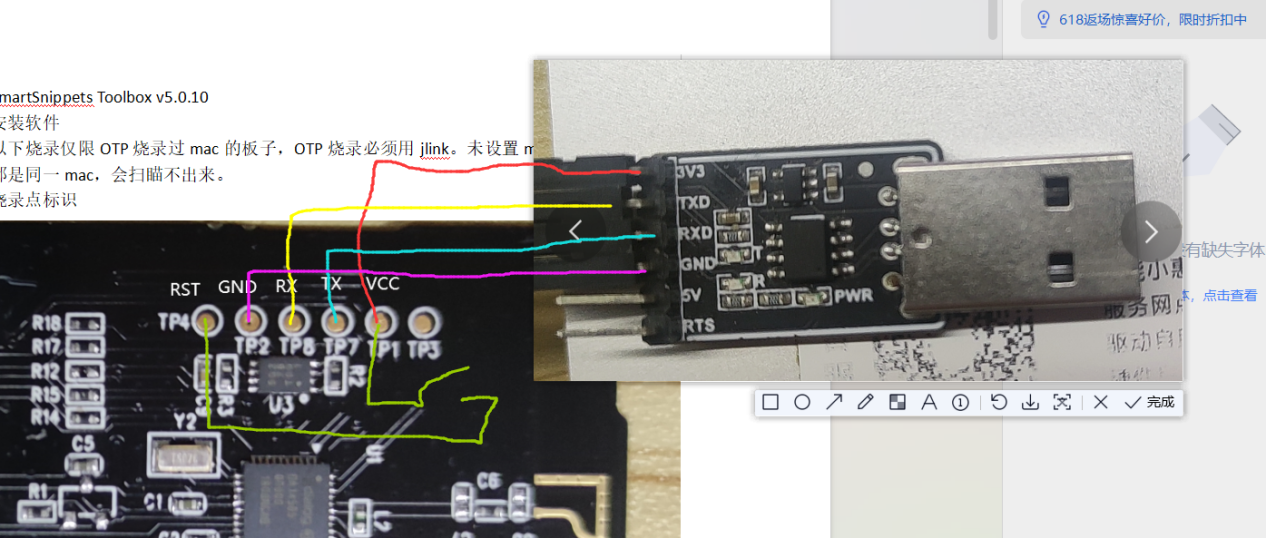

烧录点标识


串口烧录:

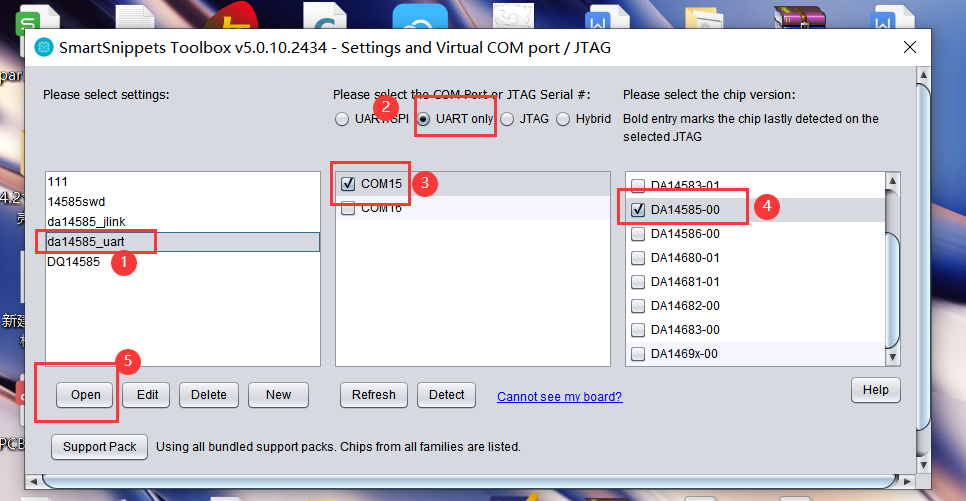

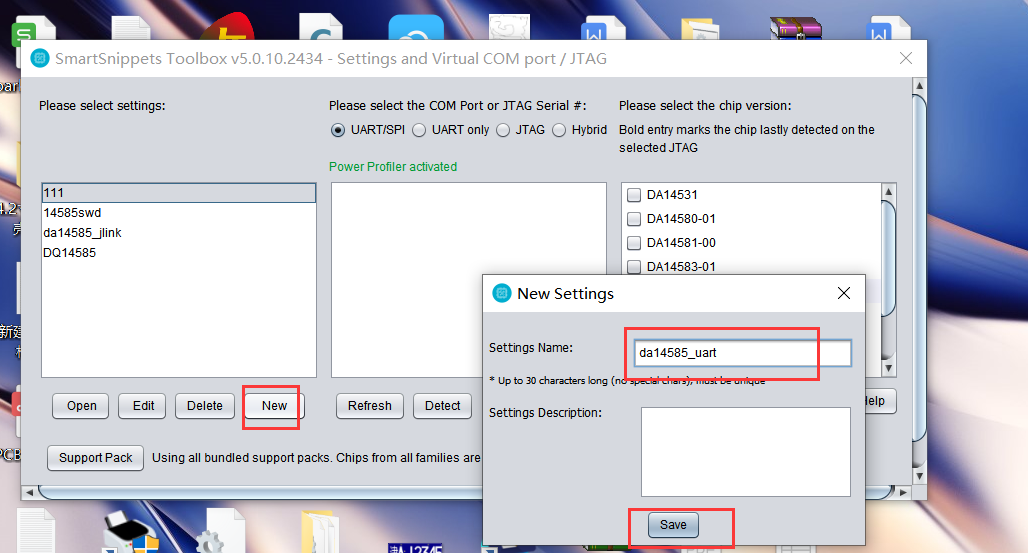

新建串口烧录工程

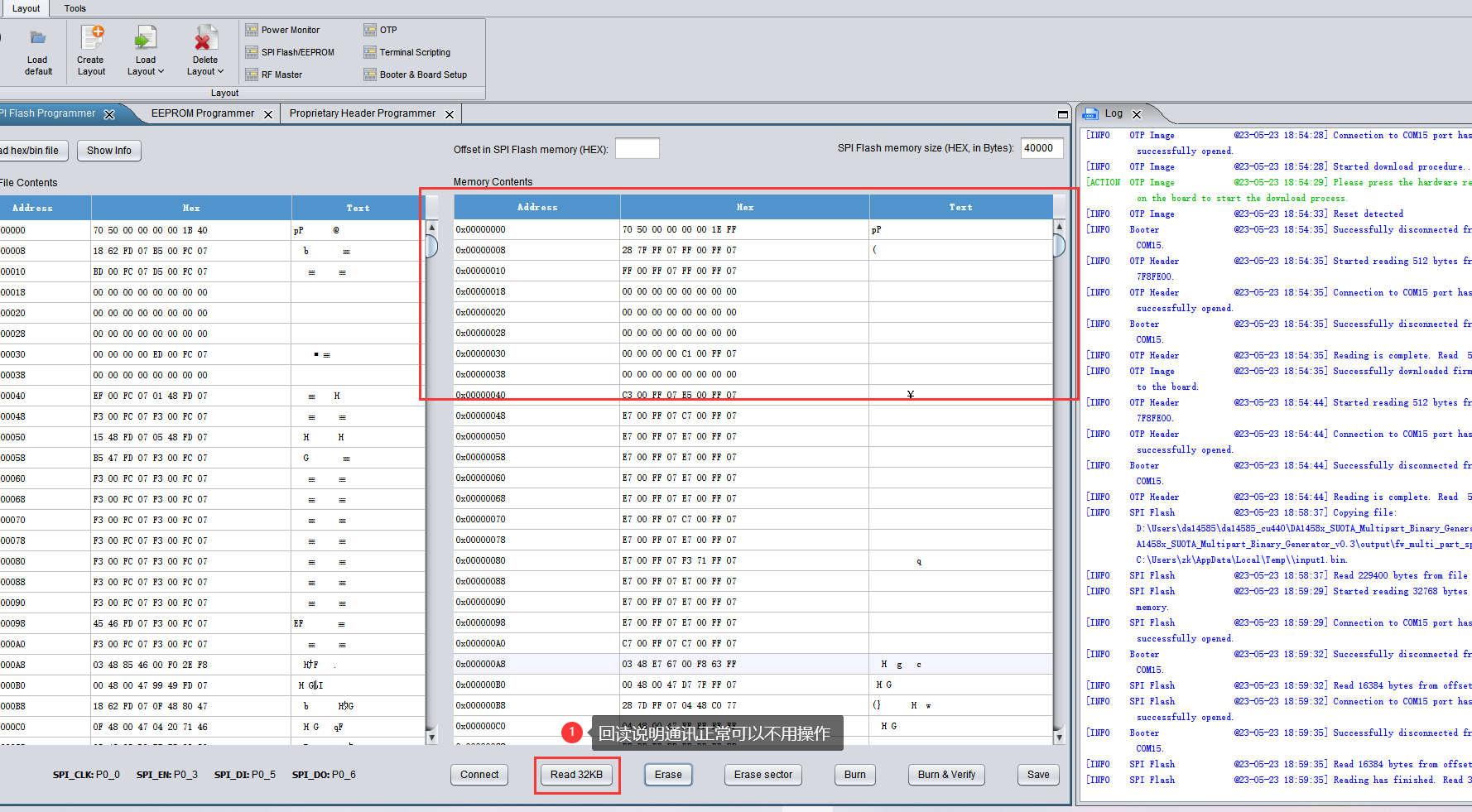

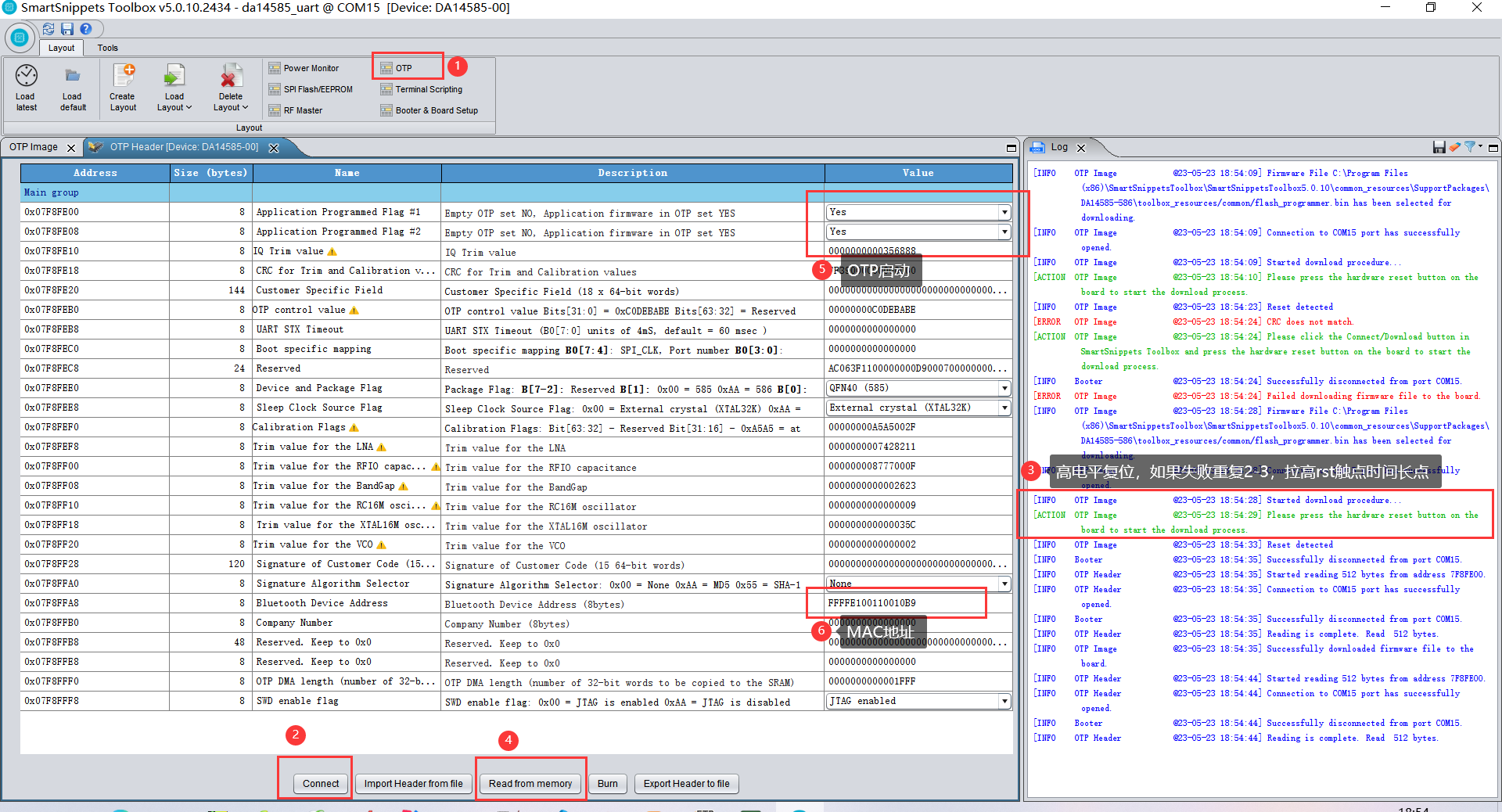

查看OTP

烧录固件

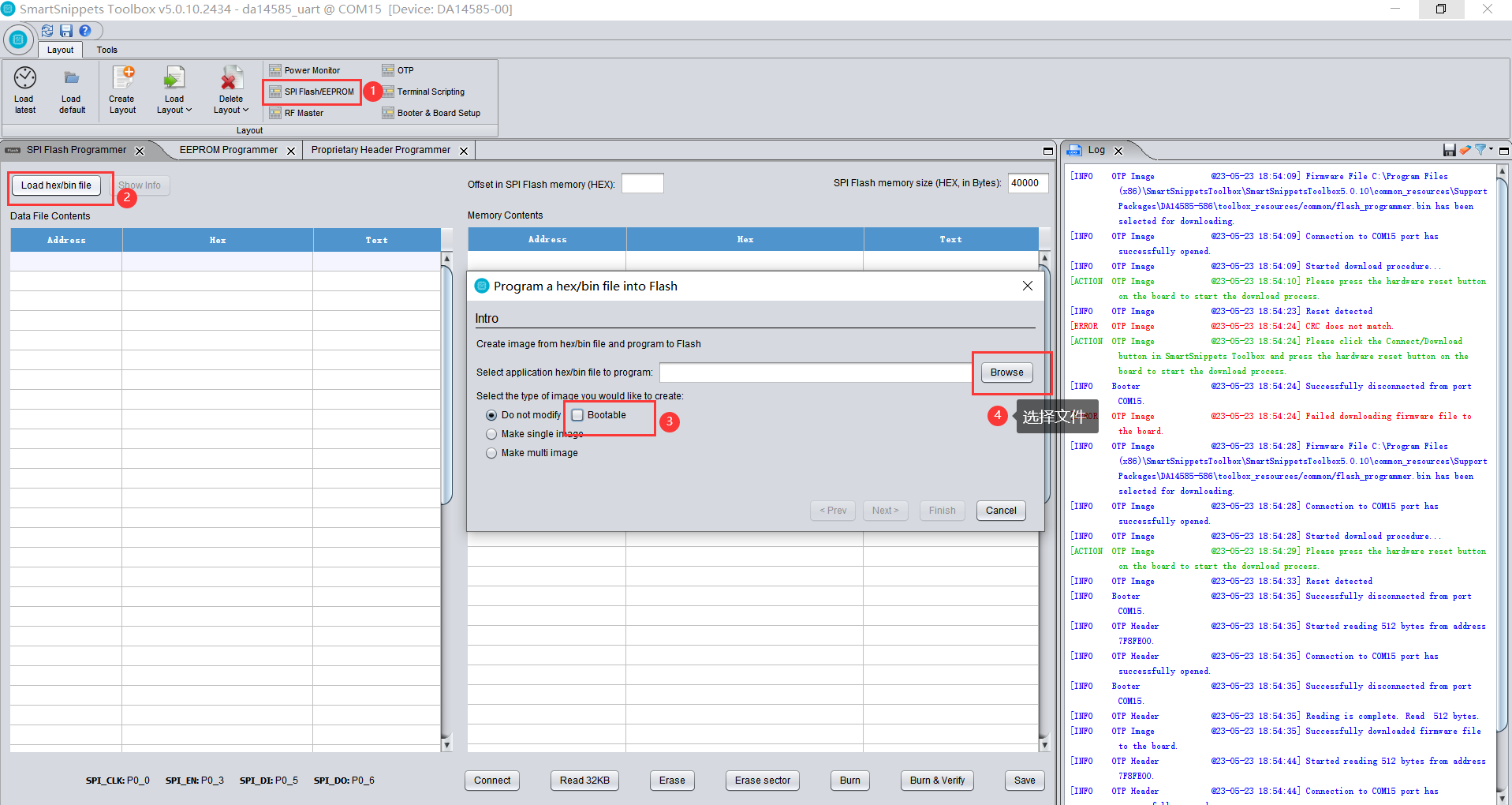

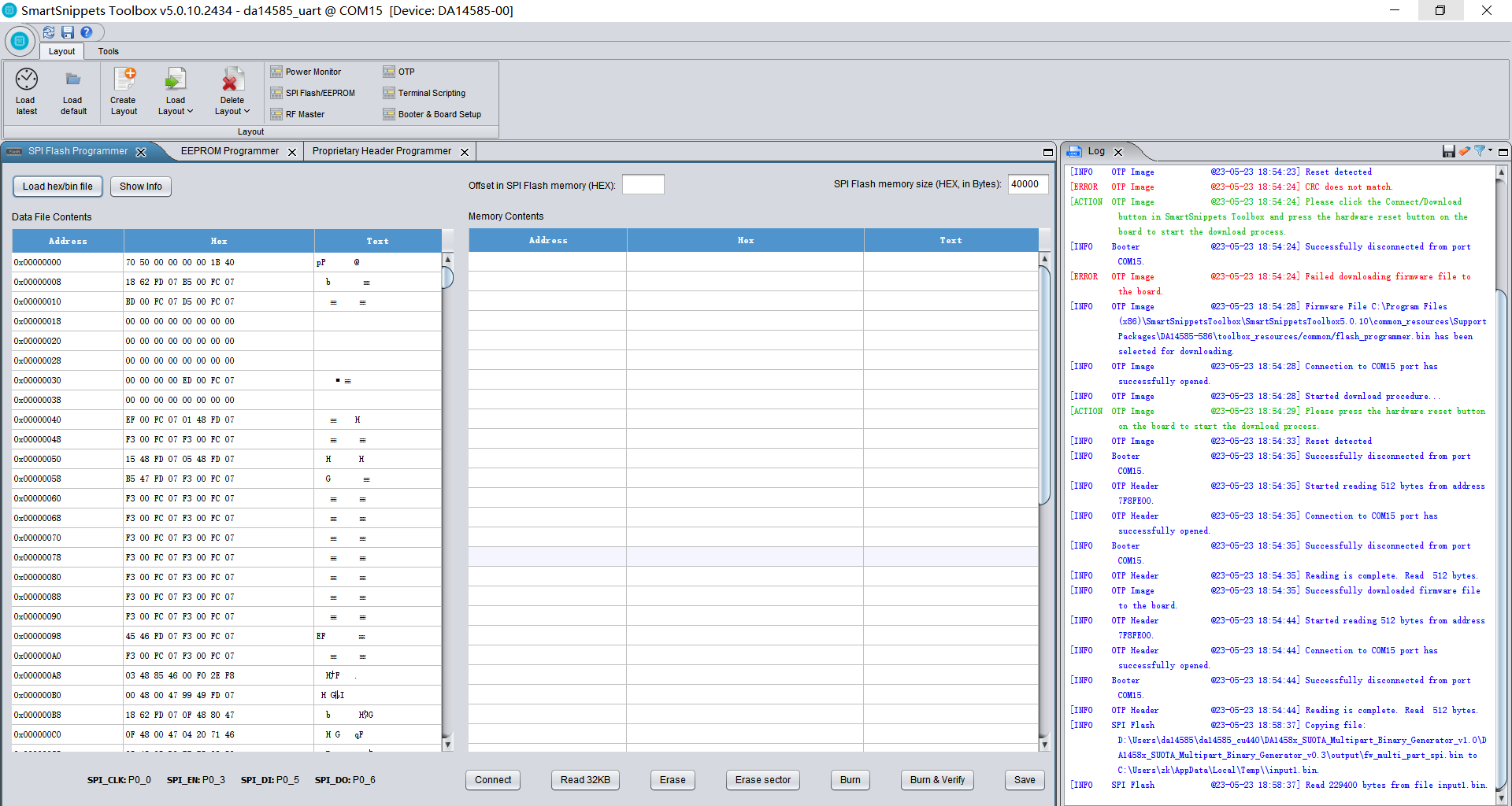

导入固件

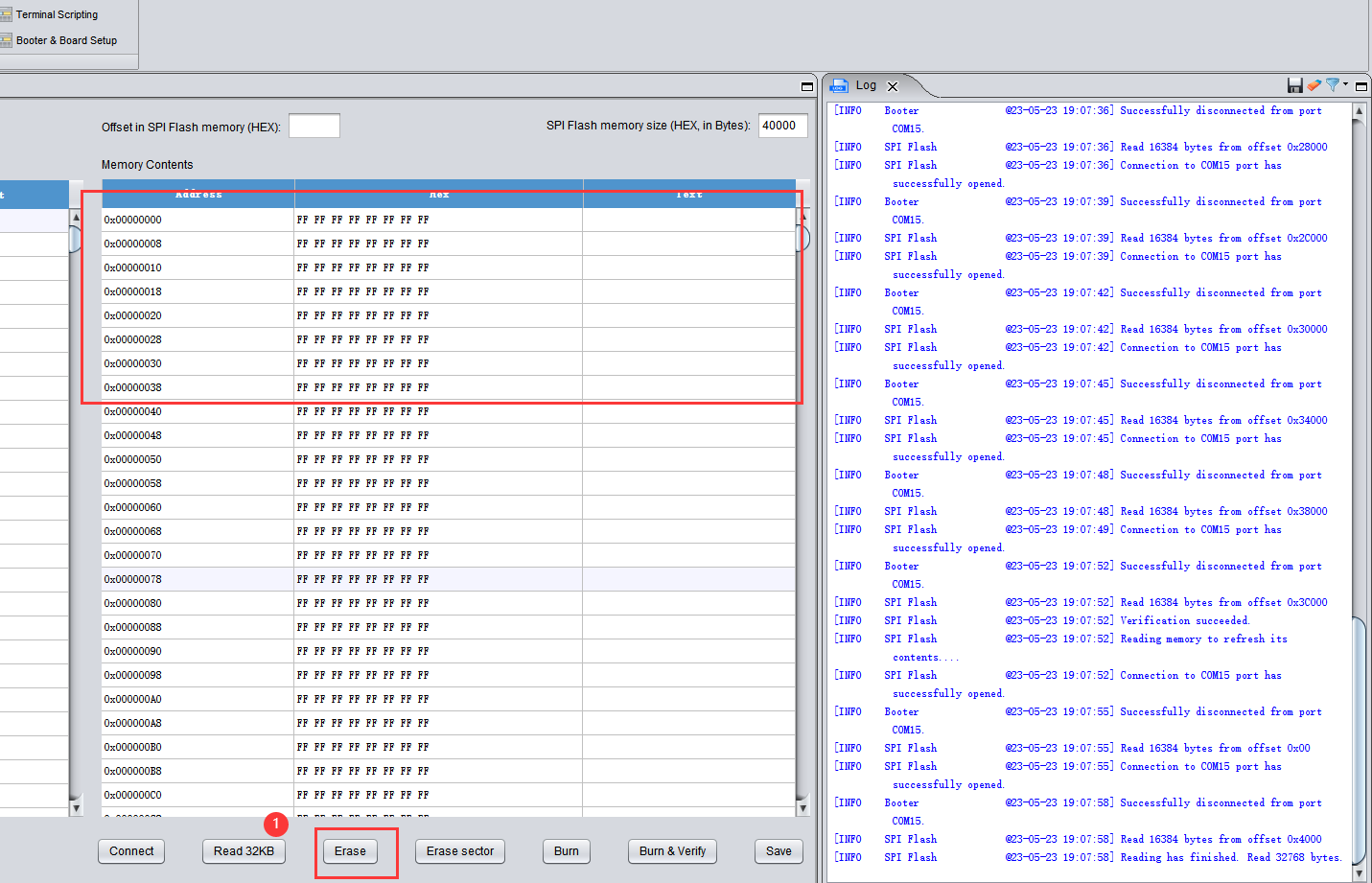

擦除原固件
如果报错可以关闭软件重新打开,只要打开烧录页就行,点击connect再复位(RST高电平复位)重新连接,还不行建议换串口模块,我是使用ch340N模块

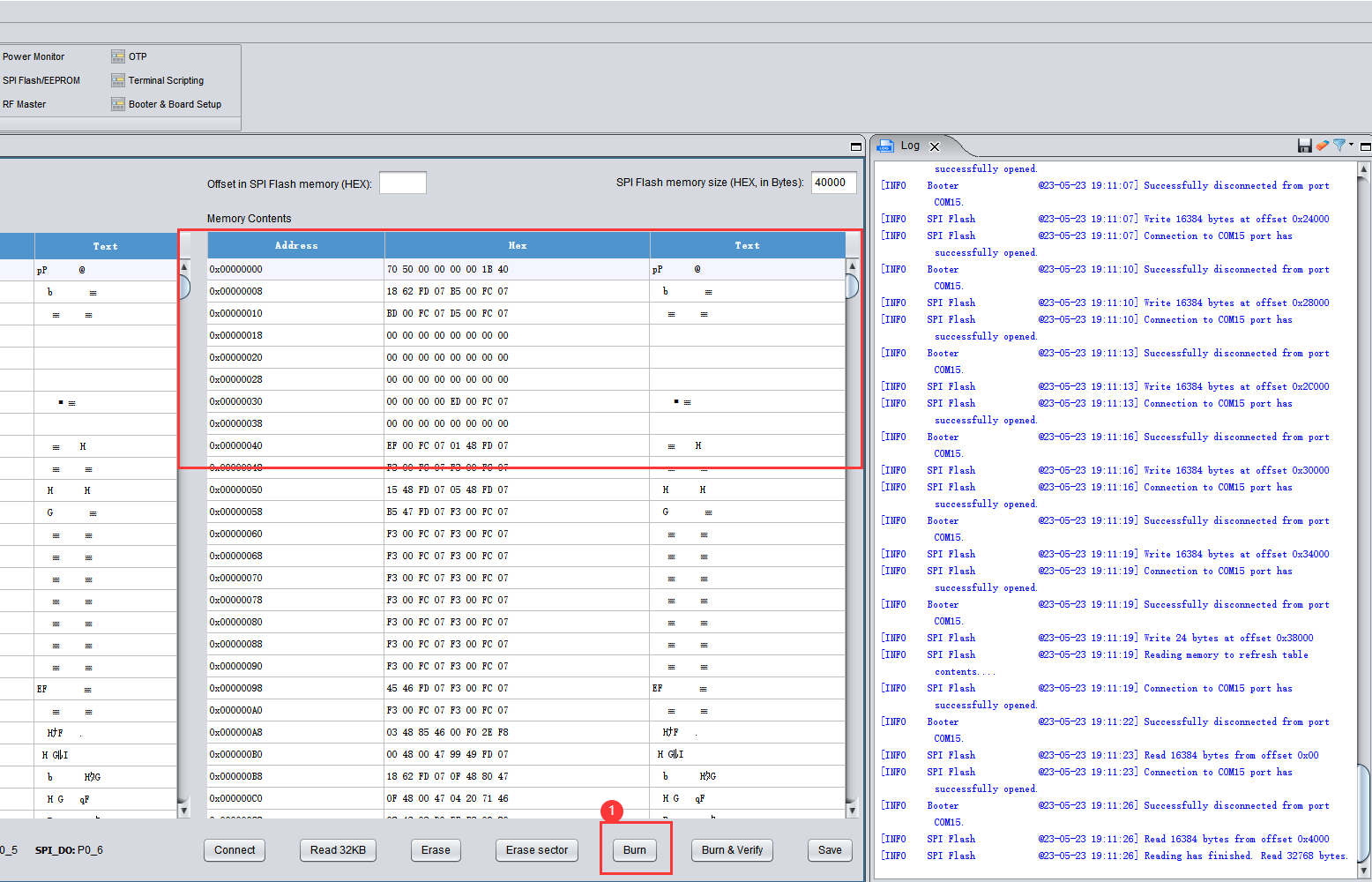

点击烧录,大概要4分钟,烧录完成复位下。

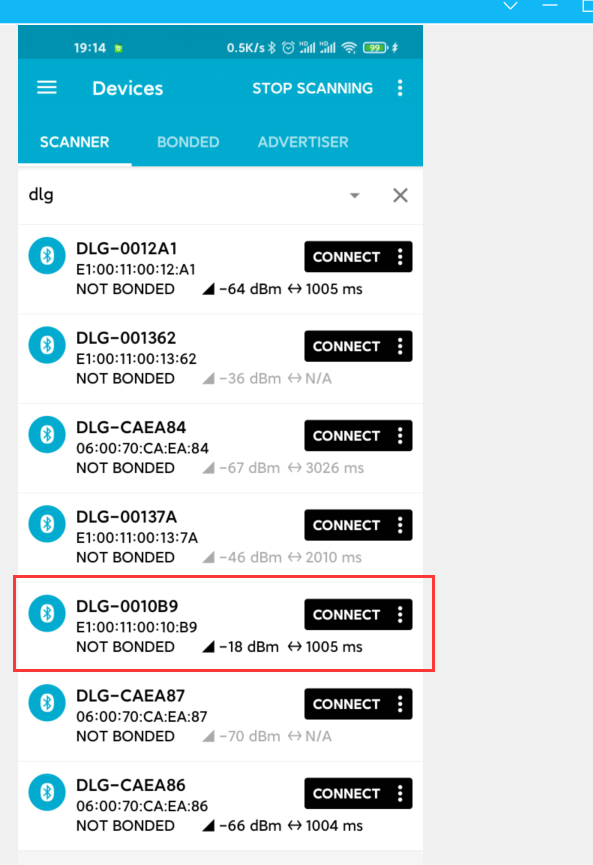

搜索蓝牙就能搜到

编译固件必须把固件打包成SUOTA的格式烧录板子才能使用,使用
DA1458x_SUOTA_Multipart_Binary_Generator_v0.3文件夹里的py脚本打包


JLINK烧录(使用JLINK或JLINK OB):

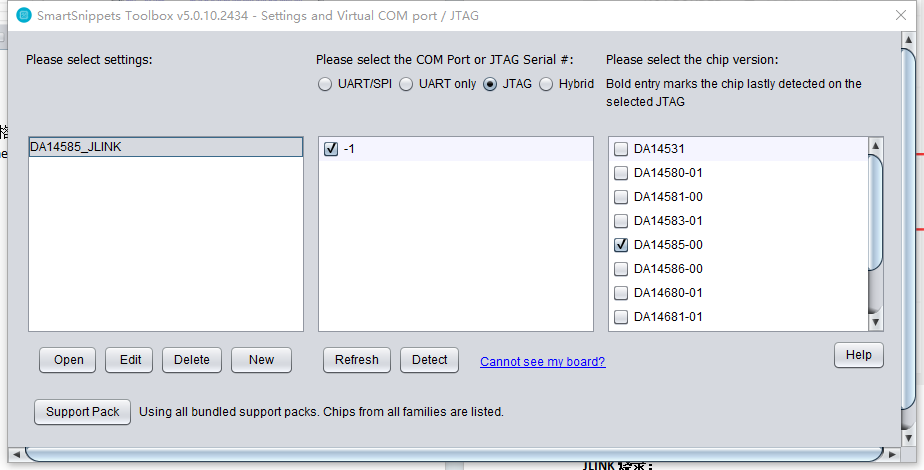

参照串口烧录方式,新建JLINK烧录工程,接口选择JTAG,如果JLINK正常连接,在列表会显示出JLINK设备编号,比如我这里是“-1”,选择JLINK设备,芯片仍然选择DA14585-00。
工程建好后打开,后面的操作步骤和串口烧录类似,只是点击connect以后不用进行复位了,其他操作一样,速度比串口快很多
